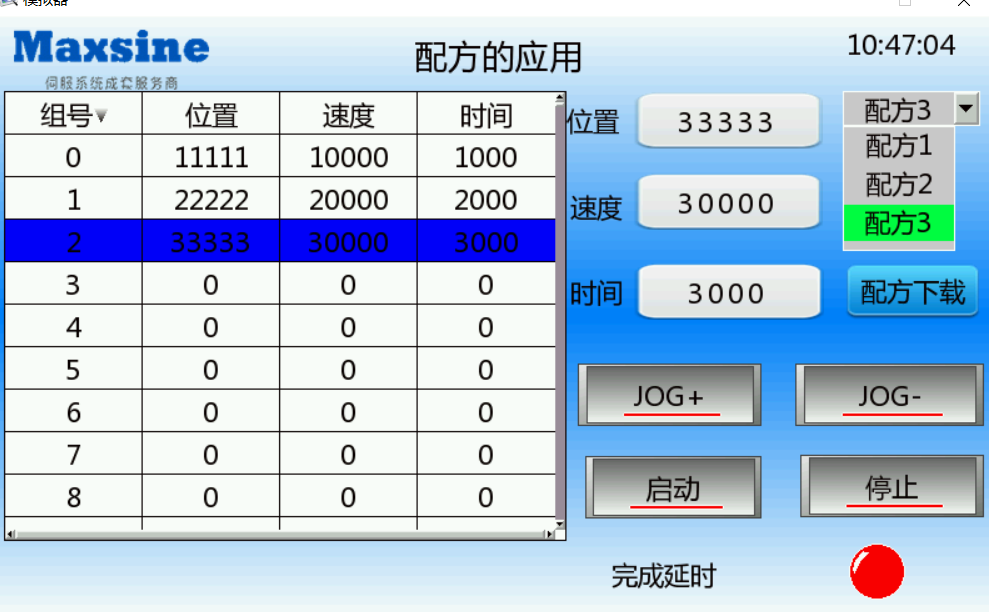

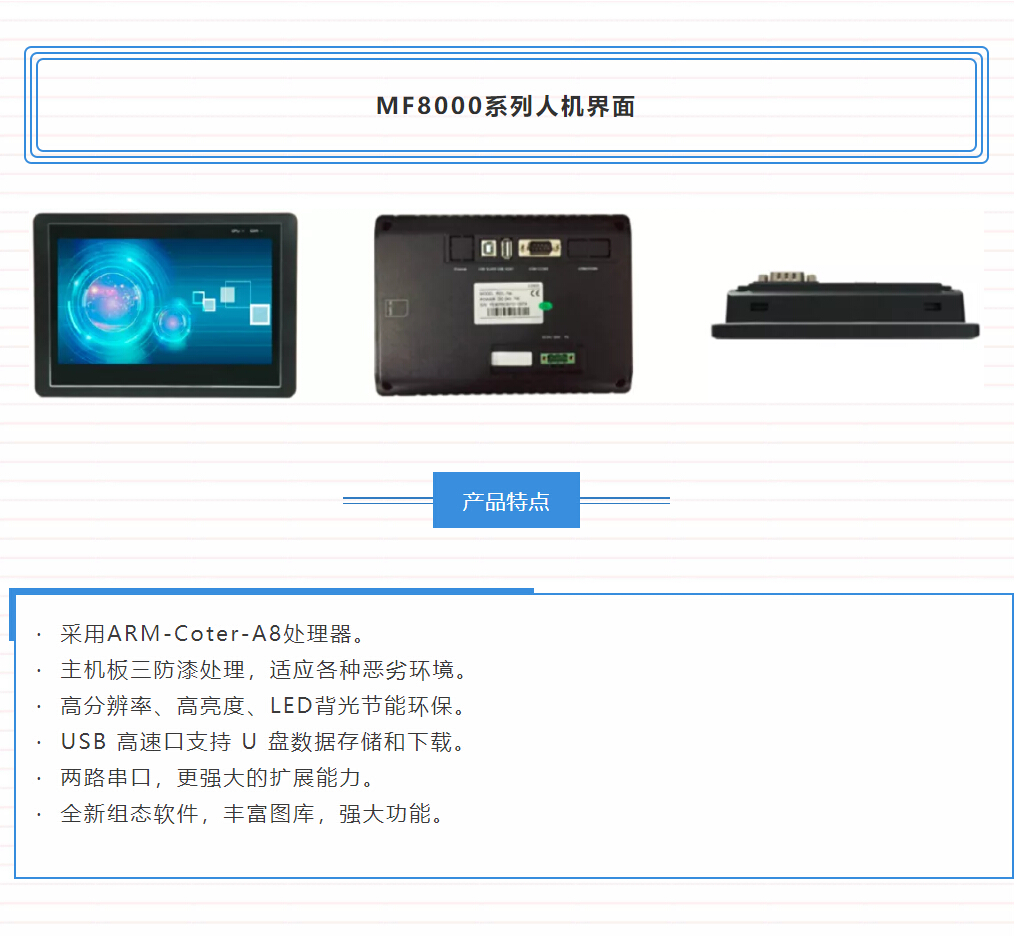

下面以武漢邁信電氣技術有限公司的MF8000系列人機界面為例詳細講解配方的使用，用配方的方式來更改伺服的運動位移，速度等參數。

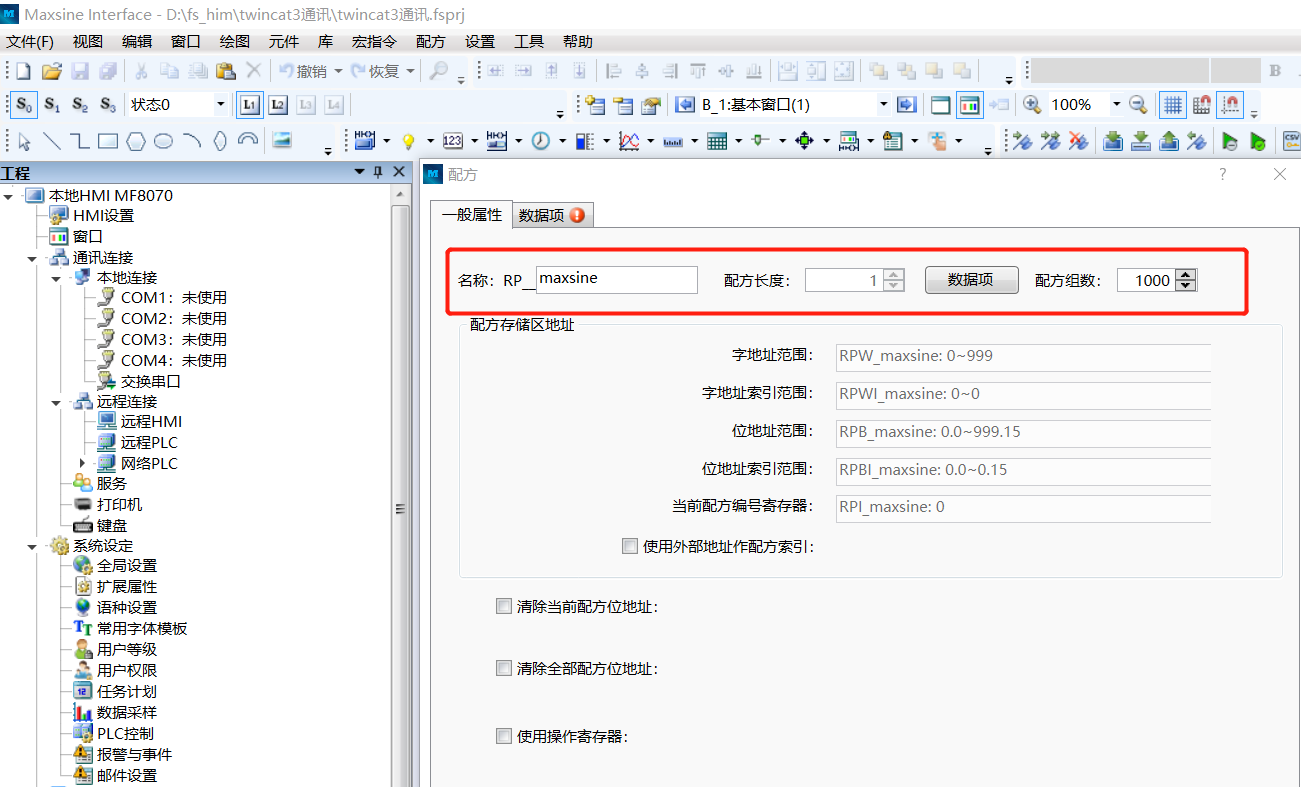

1.1  點擊工具欄“配方→新建配方”，出現以下窗口。一般屬性中如圖示取名“maxsine”調節配方組數長度。

·  名稱

由上圖可以看出，點擊“新建配方”后，在“名稱”欄后會有一個輸入框，在此處輸入的“名稱”就是該新建配方的寄存器名稱。該名稱可以是中文、數字、字母等，其中前面的“RP_”為固定內容，表示是“配方寄存器”。譬如，我們?cè)诿Q框內輸入“maxisne”，那么軟件的配方條目中，會增加一“RP_maxsine”的條目，且其使用的寄存器名稱也是“RPW_maxsine”，即“RP_ maxsine”名稱的配方所使用的字寄存器。

·  配方長度

默認長度為 1，點擊后面的“數據項”按鈕或者上面的“數據項”的 tab 頁，可以修改每一組配方的長度。此處的“配方長度”是指每一組配方占用的字?jǐn)?shù)。

·  配方組數

默認為 1000?？蛇x范圍為 1~65535。

·  字地址范圍

譬如上圖所示的設置，配方總共占用的字?jǐn)?shù)是 10000 個字，它的范圍是“RPW_maxsine：0~9999”總共 10000 個字。

·  字地址索引范圍

每一組的寄存器個數是 10，所以字的索引寄存器為“RPWI_maxsine：0~9”。

·  位地址范圍

字地址范圍確定了，位地址也隨即可以確定，此處位地址為“RPB_maxsine：0.0~9999.15”。

·  位地址索引范圍

同樣的，可以知道位地址索引范圍是“RPBI_maxsine：0.0~9.15”。

·  當前配方編號寄存器：RPI_maxisne：0。這個寄存器是每一個定義的配方唯一的寄存器。

·  使用外部地址作配方索引

此為可選項，默認不勾選。當勾選此項后，可以定義一個自定義的字地址，作為配方索引寄存器，這樣前面的“當前配方編號寄存器”就不在起作用， 譬如此例的說明中，如果勾選了該選項“RPI_maxsine：0”這個寄存器就不再作為“RP_maxsine”這個配方的索引地址了。

·  清除當前配方位地址

此項默認為不勾選。勾選后，可以定義一個“位地址”，將該位地址設置為 ON，會清除當前配方的數據，清除完畢后，該位地址會復位為 OFF。

·  清除全部配方位地址

同樣的，此項默認為不勾選。勾選后，可以定義一個“位地址”， 當該位地址為 ON 時，會將目前定義的所有組數的配方數據清零，清零完畢后，該地址又復位為 OFF。

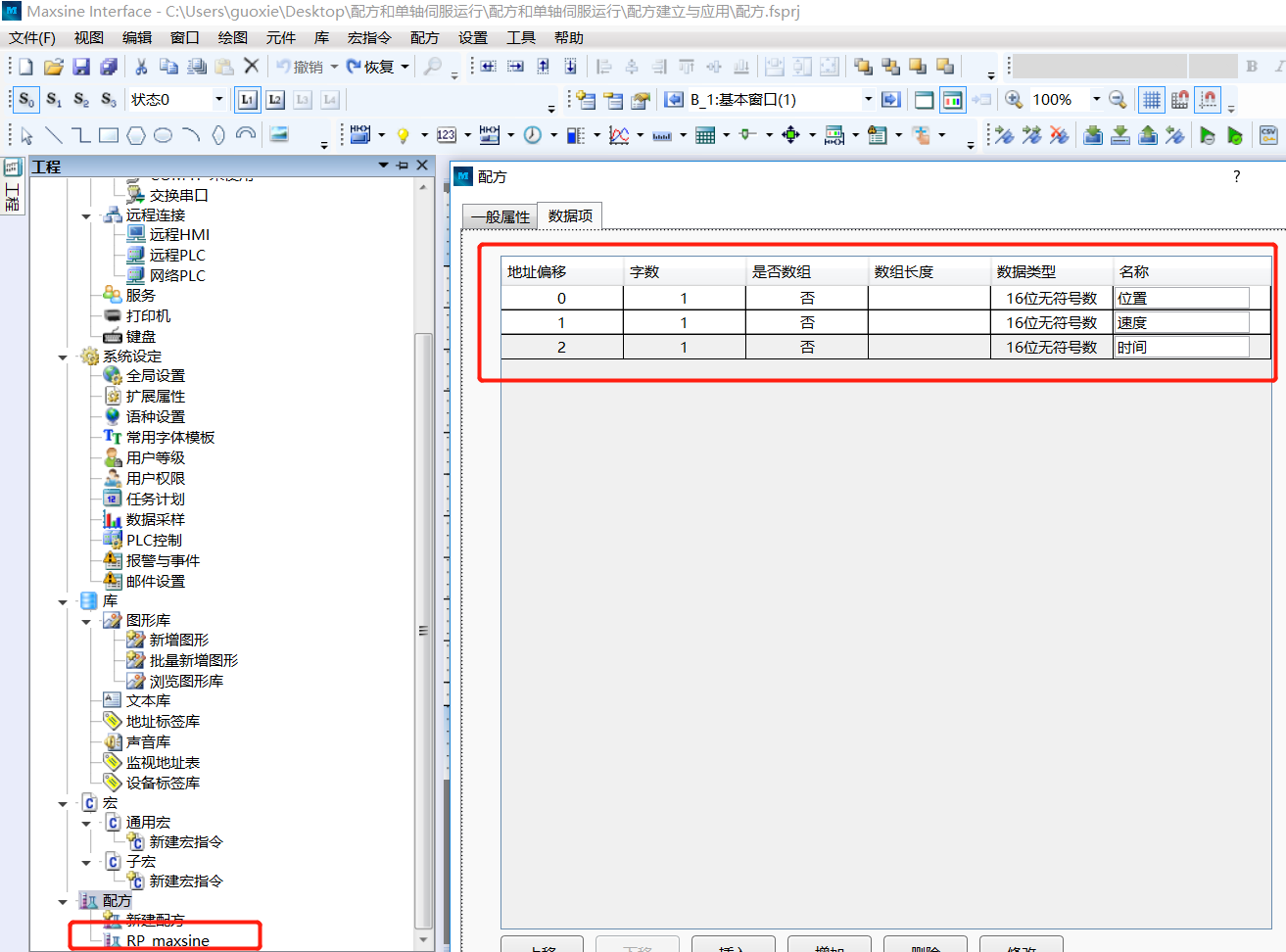

1.2  數據項中添加配方成份數據、填寫名稱、確認，配方新建完成。

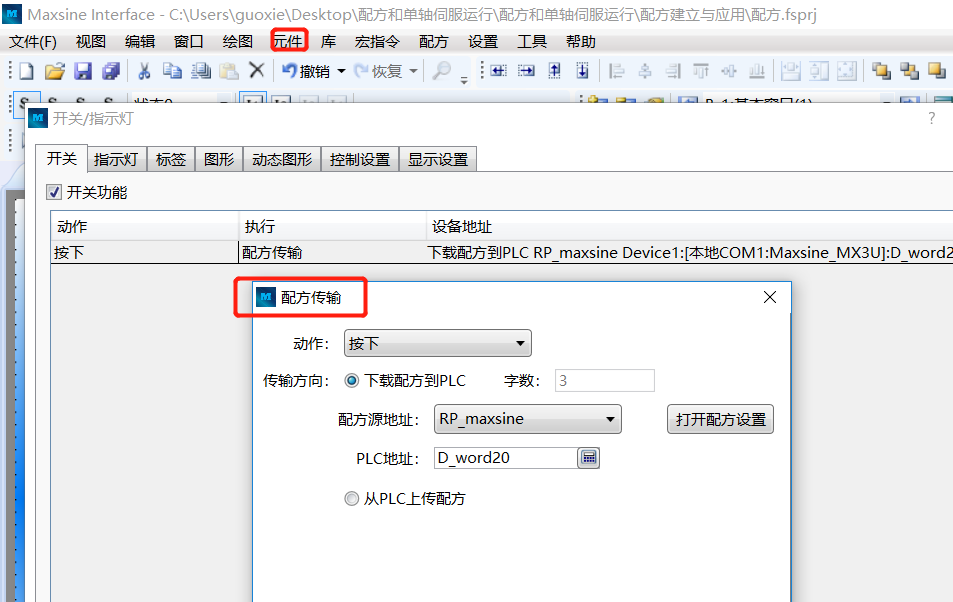

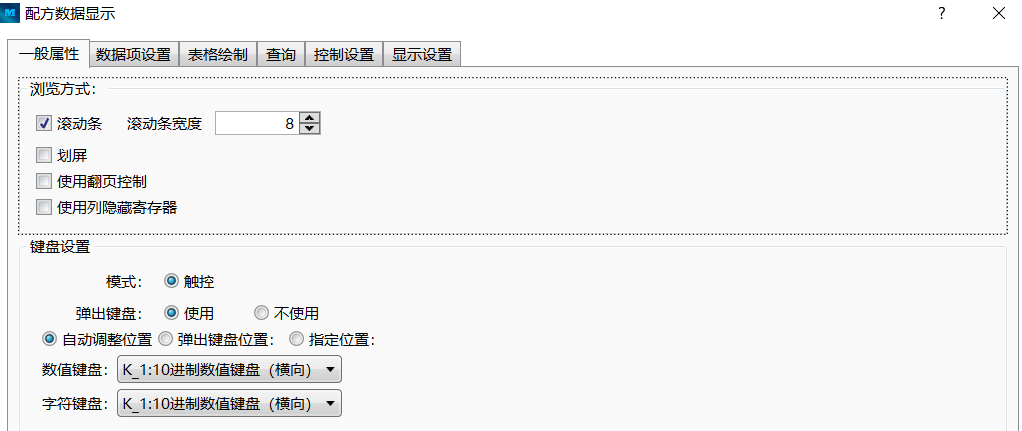

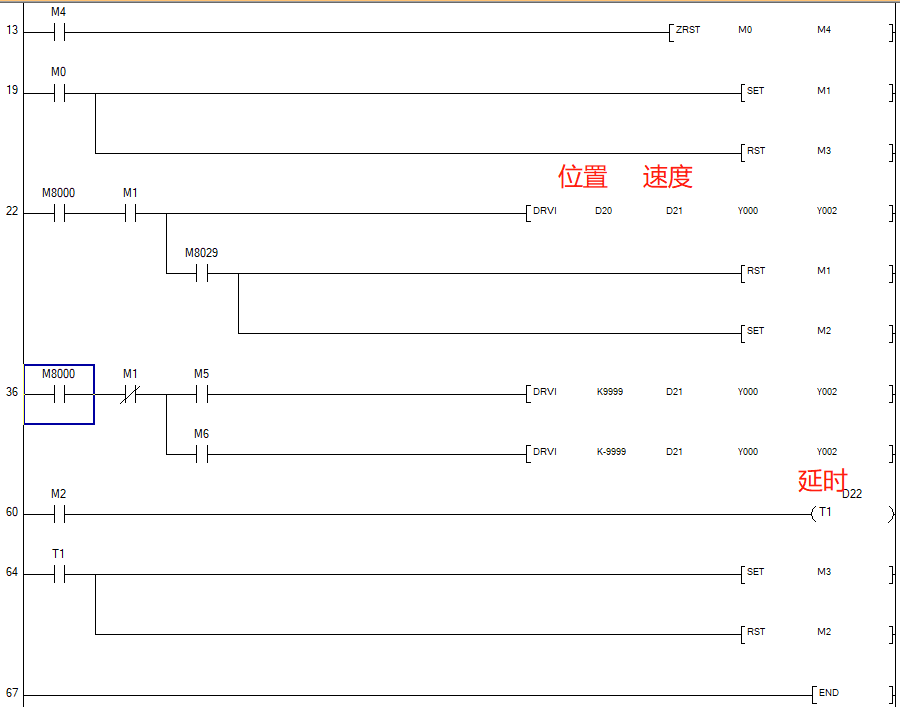

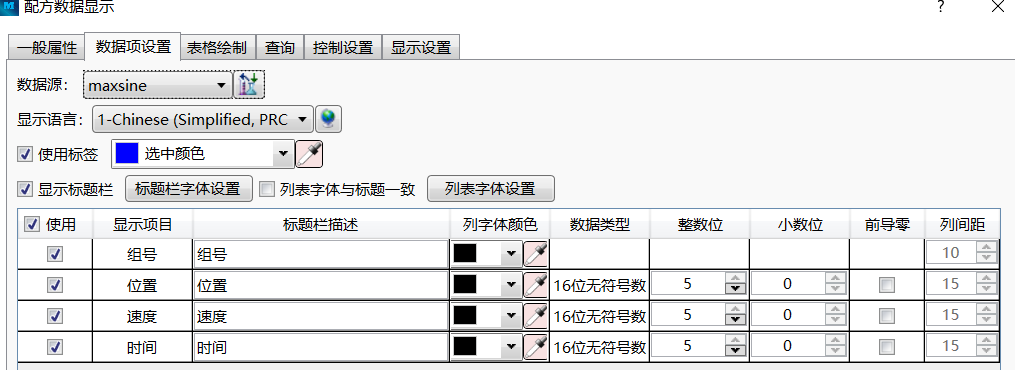

3.1  點擊“元件→開關→配方傳輸”出現下列窗口，設置配方源地址，下載至PLC起始地址D20，確認，完成配方下載功能按鈕。

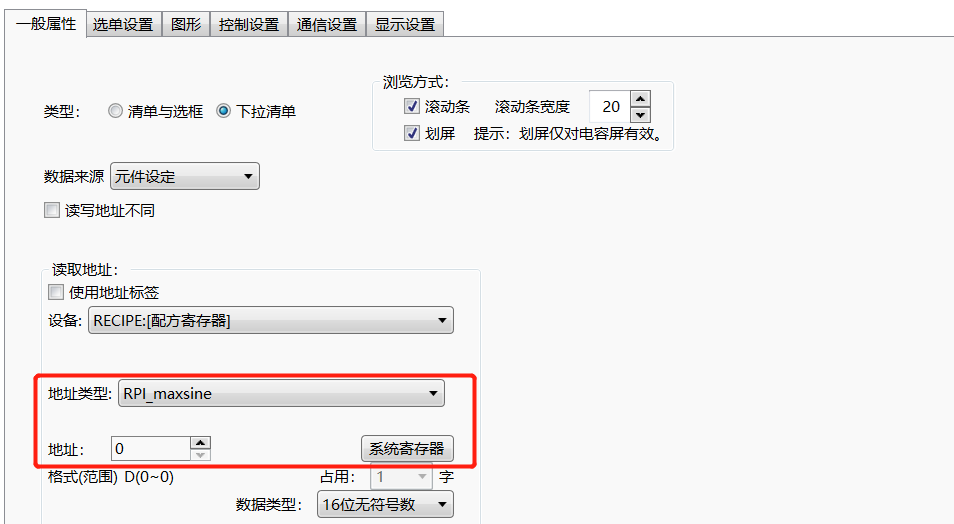

3.2  添加下拉選單，點擊“元件”-“切換開關與選單”-“清單與選單”如下圖：
