MF8000系列人機界面宏指令的應用

2019-05-15 武漢邁信電氣技術有限公司

一、應用介紹

在伺服電機的生產過程中編碼器安裝是一個關鍵的工序，安裝精度直接影響電機的使用，以邁信電氣伺服驅動器為例，編碼器對零的目的是使電機 U 相軸線與編碼器的 Z 相信號的偏置角為參數P833(編碼器零點偏移角)對準，工人安裝編碼器要實時檢測編碼器的零點電角度，安裝完成后要高速正反轉來檢測編碼器的松緊度，還要檢測編碼器是否能計數。一般的解決方案是通過 PLC下發指令或者是直接操作伺服驅動器鍵盤，存在不直觀操作繁瑣等缺點，結合邁信電氣MF8000系列人機界面宏指令和邁信伺服驅動器輔助功能碼能夠省掉PLC，使整個操作簡單直觀。

二、系統設計

1、伺服驅動器和人機界面直接通訊，人機界面下發宏指令給伺服驅動器完成操作，伺服在速度模式下接受人機界面指令實時的更改速度和方向。
2、MF8000人機界面特點：采用ARM-Coter處理器，主機板三防漆處理，高分辨率、節能環保。
3、支持 U 盤存儲和下載，強大的擴展能力，全新組態軟件，豐富圖庫。

2.1 項目難點

1、伺服驅動要具有特定的功能碼，驅動器支持內部控制，需要長時間穩定運行。

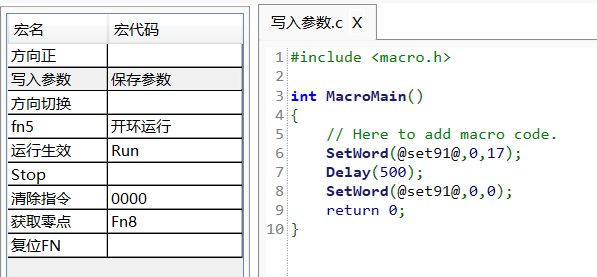

2、人機界面要宏指令程序編輯。

2.2 項目實施

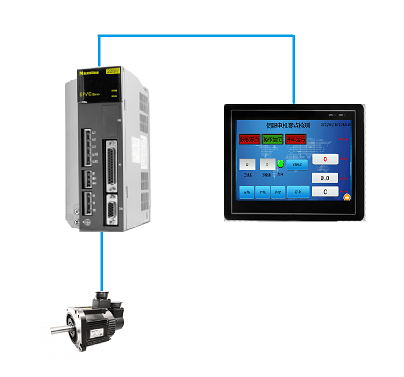

結構圖：
